Cấu tạo và nguyên lý làm việc của ắc quy chì axits

Với kinh nghiệm lâu năm trong nghành nghề ắc quy hôm nay Ắc quy Thành Hậu xin giới thiệu cho quý vị cùng tìm hiểu về ắc quy oto và ắc quy xe máy dưới đây là những nội dung chính.

1.Cấu trúc bình ắc quy.

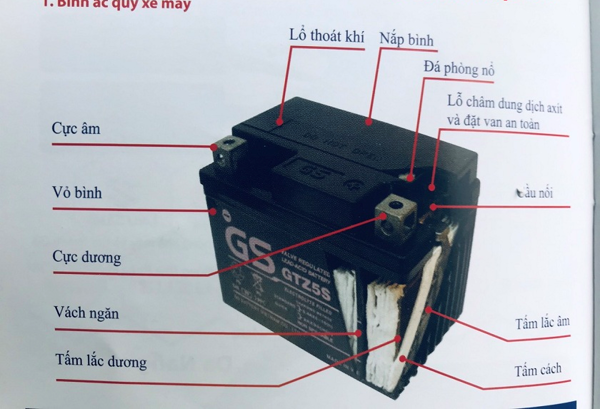

1.1 Bình ắc quy xe máy

Gồm các bộ phận:

- Cực âm ( - ) : Đóng vai trò luân chuyển các electron mang điện tích ( - ).
- Cực dương ( + ) : Đòng vai trò chứa các lỗ trống.
- Vỏ bình ắc quy : Là lớp nhựa cường lực chống cháy nổ đóng vi trò bảo vệ ắc quy.
- Nắp bình : đóng vai trò phủ kiến ắc quy và có thể mở được khi cần sửa chữa, thay Axit.
- Vách ngăn : Đóng vai trò cách biệt các ngăn với nhau.
- Tấm cách : đóng vai trò các biệt cực âm và cực dương.
- Tấm lắc âm : Đóng vai trò giao tiếp với các Ion mang điện tích +.
- Tấm lắc dương : Đóng vai trò giao tiếp với các Ion mang điện tích -.
- Cầu nối : Nối bằng chì dùng để nối các hộc của ắc quy và dẫn điện đến 2 cọc lớn.
- Lỗ châm dung dịch Axit và van an toàn : Đóng vi trò châm hoặc rút Axít ra khỏi bình khi cần.
- Đá phòng nổ . Hệ thống an toàn chống cháy nổ.
- Lỗ thoát khí . Thoát các khi như O2 và khí H2 ra ngoài bình làm giảm áp xuất khi bình làm việc.

==> Xem thêm : Những thương hiệu ắc quy xe máy uy tín trên thị trường.

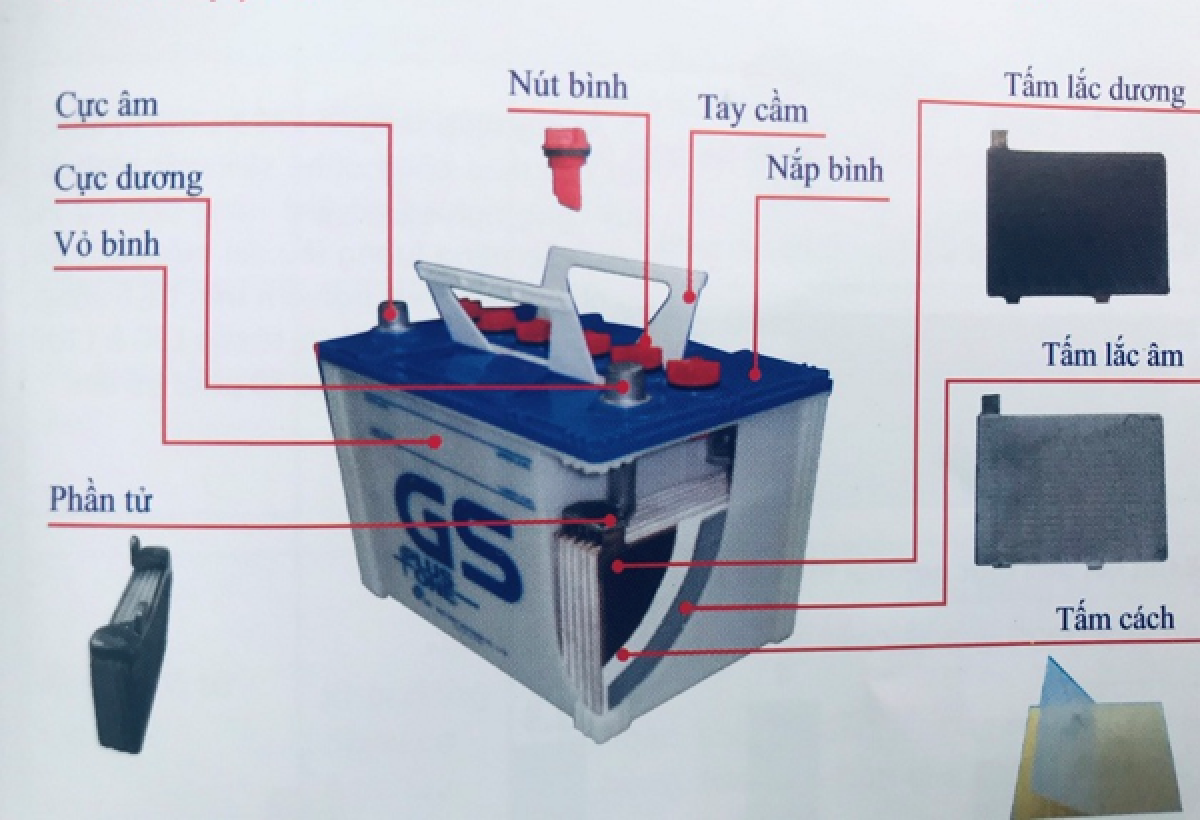

1.2 Bình ắc quy ô tô

Gồm các bộ phận

- Vỏ bình : Là lớp nhựa đóng vai trò bảo vệ ắc quy chứa dung dịch Axít.
- Cực âm : Đóng vai trò luân chuyển các electron mang điện tích -.
- Cực dương : Đòng vai trò chứa các lỗ trống.
- Nắp bình : đóng vai trò phủ kiến ắc quy và có thể mở được khi cần sửa chữa thay Axit.
- Nút bình : Đóng mở các ngăn khi cần thay hoặc châm Axit.
- Tay cầm ; Dùng để xách và di chuyển ắc quy khi cần.
- Tấm lắc dương : Đóng vai trò giao tiếp với các ion mang điện tích - .
- Tấm lắc âm : Đóng vai trò giao tiếp với các ion mang điện tích + .
- Tấm cách : đóng vai trò các biệt cực âm và cực dương
- Phần tử :

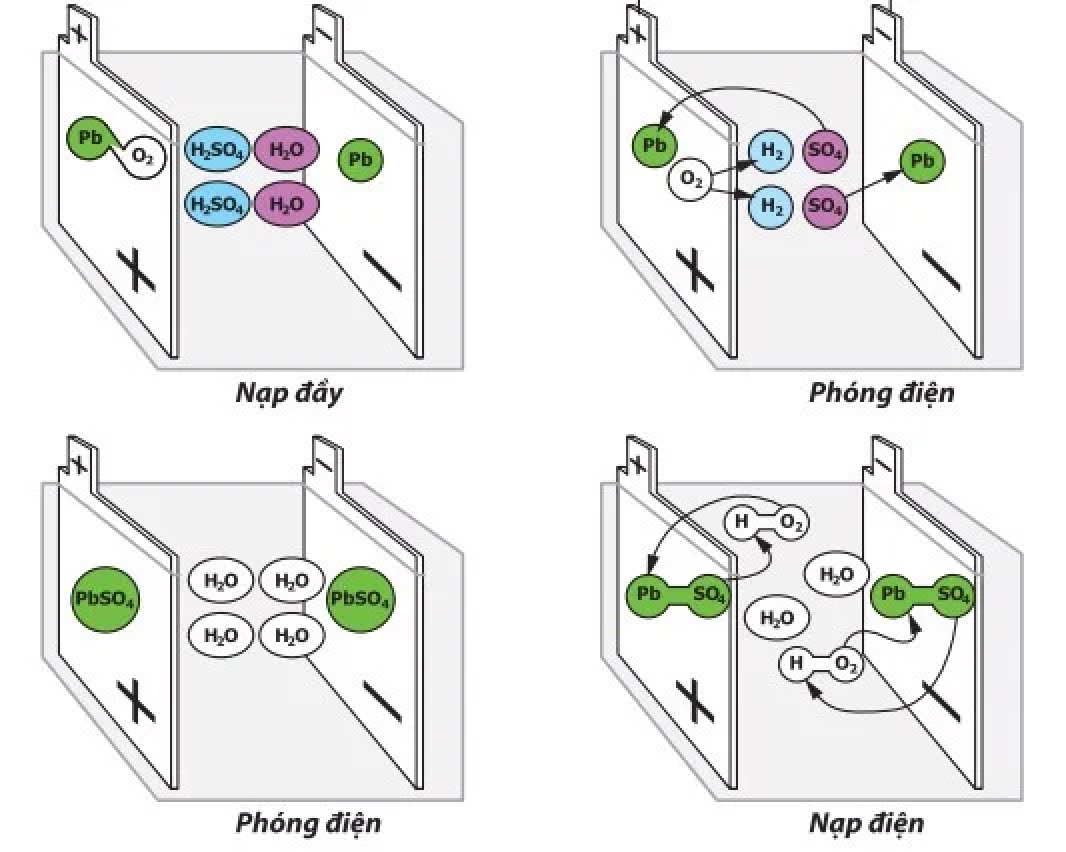

2. Nguyên lý hoạt động

Quá trình phóng điện : diễn ra nếu giữa hai cực ắc quy có một thiết bị tiêu thụ điện năng, khi này quá trình phản ứng hóa học sảy ra như sau:
- Tại cực dương (+) PbO2 + 2H2SO4 = 2PbSO4 + 2H2O + O2
- Tại cực âm (-) Pb + H2SO4 = PbSO4 + H2
- Qúa trình này sẽ kết thúc khi PbO2 ơ cực dương và Pb ở cực âm chuyển hoàn toàn thành PbSO4.

Quá trình nạp điện: cho bình ắc quy.
- 2PbSO4 + 2H2O = Pb + PbO2 + 2H2SO4
- Khi quá trình nạp kết thúc thì ắc quy trở lại trạng thái ban đầu cực dương gồm PbO2 và cực âm Pb.

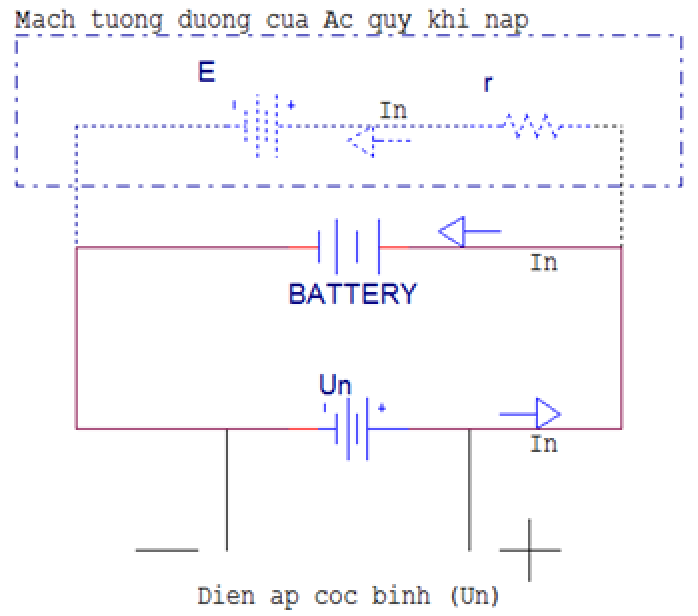

Mạch điện khi nạp vào ắc quy

==> Xem thêm : Những thông số kỹ thuật cơ bản của ắc quy.

3. Đặc điểm và chức năng của bình ắc quy

3.1. Điểm điểm bình ắc quy

- Có hình dạng khối hình lập phương đướng hoặc nằm ngang tuy theo nhu cầu sử dụng.

- Bên ngoài là một lớp vỏ bọc bằng nhựa màu trắng hoặc màu đen có khả năng chiệu lực và nhiệt dộ nhất định.
- Bình ắc quy dùng để lưu trữ dòng điện một chiều DC. nó có 2 hoặc nhiều cọc chì gồm : 1 cọc (-) và 1 cọc (+) để giao tiếp giữa bình và thiết bị sử dụng điện.
- Bình ắc quy có nhiều loại phân theo 6V; 12V hoặc 24V ... Tùy theo mục đích sử dụng. Thông số này dùng để chỉ thị điện áp dùng cho ắc quy.
ắ
- Bình ắc quy có 3 hoặc 6 hoặc 12 ngăn tùy loại mỗi ngăn có điện áp 2V.
ắửố
- Bình ắc quy còn được chia theo Ah dung lương lưu giữ điện năng trong giờ điện nếu Ah càng lớn thì bình càng lớn khối lượng càng nặng.
- Phía trong ắc quy chứa các mạch chì dùng để dẫn điện và chứa các dung dịch điện phân theo các ngăn riêng biệt.

3.2. Chức năng của bình ắc quy.

- Bình ắc quy về cơ bản dùng để chứa điện năng có thể di chuyển riêng biệt được khi cần cho các thiết bị cần sử dụng điện.
- Đối với ắc quy khởi động là thiết bị tích chữ điện năng, chung cấp năng lượng cho thiết bị khởi động.
- Ắc quy là một trong những thiết bị không thể thiếu trên xe ô tô, có thể ví nó như 1 quả tim của chiếc xe dùng để vận chuyển điện năng cho máy phát và các thiết bị khi khởi động. Nó đảm nhiệm vai trò tích chữ điện năng , cung cấp năng lượng cho các thiết bị tiêu thụ điện . như máy khởi động , kích thích máy pháp xoay chiều. ắc quy xe cung cấp điện năng cho các phụ tai khi máy phát điện chưa làm việc hoặc vòng tua máy chưa đạt tốc độ như mong muốn. Ngoài ra nó còn có vi trò cung cấp điện năng trong trường hợp phụ tải dùng dòng vượt quá định mức của máy phát.
- Sau khi khởi động xong máy phát trên ô tô sẽ tự động sinh ra điện năng dùng để cung cấp cho các thiết bị trên ô tô và đồng thời máy phát sẽ cung cấp điện năng dự trữ cho bình ắc quy để khởi động cho các lần khởi động sau.
- Đối với vai trò trong dân dụng ắc quy như một thiết bị lưu trữ điện có thể di chuyển được đến những nơi mong muốn.
